Жидкокристаллический (ЖК) информационный дисплей в комбинации приборов (бортовой компьютер)

Жидкокристаллический (ЖК) информационный экран комбинации приборов (бортовой компьютер)

ЖК экран расположен на приборном щитке

Экран представляет собой матричный ЖК-дисплей с диагональю 3,5 дюйма. Он отображает следующую информацию:

1. Текущее время: постоянное

2. Поочередное отображение одного из эксплуатационных: показателей из перечня показателей, рассчитываемых бортовым компьютером, и его расчетной величины.

3. Общий пробег: отображается общий пробег от 0 км до 9 999,99 км. При превышении максимальной величины, будет отображаться Err.

4. Промежуточный пробег:

Промежуточный пробег показывает пробег транспортного средства с момента последнего обнуления.

5. Индикатор включенной передачи: отображается включенная в данный момент передача трансмиссии.

Для автомобиля с автоматической коробкой передач отображается «Р, R, N, D, S»; для автомобиля с механической коробкой передач отображается текущая передача и подсказки по переключению передач.

Средний расход топлива за поездку

Отображается средний расход топлива за данную поездку в л/100 км. Каждый раз, когда остановка двигателя длится более 2 часов, расчет этого показателя автоматически прекращается.

После обнуления записи расчет на дальности менее 100 м отображается как — L / 100 км. При пробеге более 100 м отображается расчетный расход топлива за пройденное расстояние.

Средний расход топлива — отображается в л/100 км после последней очистки памяти по умолчанию. Эта информация может помочь вам скорректировать свои привычки вождения для достижения желаемого расхода топлива.

Интерфейс обновляется каждые 5 секунд. Если вы хотите измерить средний расход топлива для определенного ездового цикла, сбросьте средний расход топлива через меню, прежде чем начинать измерение расхода топлива. После очистки записи расход на дальности менее 100 м отображается как — L/100 км; после пробега 100 м он отображается в виде числовой расчетной величины.

• После каждого запуска двигателя отображается средний расход топлива на момент последнего выключения зажигания.

• При отсоединении клемм аккумуляторной батареи средний расход топлива будет обнулен.

• При разных стилях вождения разница в расходе топлива может достигать 10-15%. В целях экономии энергии и защиты окружающей среды, пожалуйста, ездите экономно.

Пробег на оставшемся запасе топлива (запас хода)

Этот расчетный показатель определяется по измеренной величине уровня топлива и среднему расходу топлива на данный момент времени. Система рассчитывает запас хода каждую секунду, а интерфейс обновляется каждые 10 секунд.

Поскольку величина среднего расхода топлива изменяется вследствие изменения дорожных условий и условий движения, отображаемый запас хода может отличаться от реального как в положительную, так и в отрицательную сторону. Этот показатель определяется и отображается только в справочных целях. Когда расчетное значение запаса хода при данном количестве топлива меньше 50 км или когда датчик уровня топлива выходит из строя, интерфейс будет отображаться как — —км.

Внимание• Величина запаса хода может значительно меняться в зависимости от режима и условий движения, так как она является результатом компьютерных расчетов в реальном времени. Мы предлагаем вам поддерживать экономичную скорость движения и избегать ненужных экстренных разгонов и торможений, что может снизить расход топлива и значительно увеличить запас хода.

Скорость круиз-контроля отображает требуемую для автоматического поддержания скорость автомобиля, установленную водителем. Эта скорость может быть установлена переключателем системы.

Если данная функция не активирована, на экране будет отображаться — км /ч.

Давление воздуха/температура шины

Интерфейс монитора давления воздуха/ температуры в шинах: он может контролировать давление и температуру в шинах. Единица измерения давления в шинах — кПа, точность -1 кПа.

При получении недопустимого значения экран будет мигать с частотой 1 Гц с отображением на экране. Единица измерения температуры шины °C, точность — 1 °C. При получении недопустимого значения экран будет мигать с частотой 1 Гц, на экране будет отображаться-.

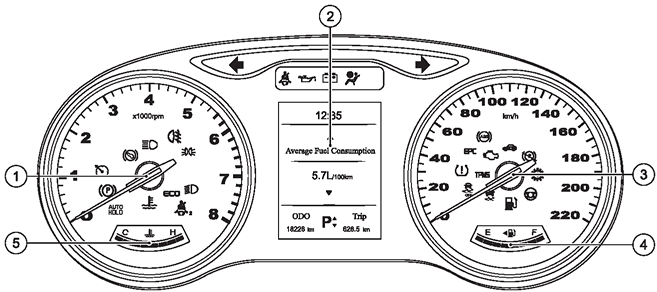

Комбинация приборов

Интерфейс — А

Интерфейс — В

Интерфейс комбинации приборов зависит от модели вашего автомобиля, в данном руководстве будет описан Интерфейс-А.

2. Дисплей отображения контролируемого параметра

4. Индикатор уровня топлива

5. Сигнальная лампа температуры охлаждающей жидкости двигателя

• He прикасайтесь к экрану комбинации приборов во время движения автомобиля. Остановите автомобиль и выключите зажигание при необходимости осуществления очистки.

• Для очистки экрана

запрещается использование следующих предметов:

спиртосодержащие или

бензиновые жидкости, абразивные чистящие средства, бытовые чистящие средства.

• Использование указанных

жидкостей может привести к непоправимому повреждению экрана при очистке. При очистке экрана не нажимайте с усилием на поверхность экрана.

• Перед очисткой убедитесь, что все приборы отключены и экран не нагрет. Пользуйтесь для очистки экрана тканью из микрофибры и специальным чистящим средством, затем протрите экран ультратонкой тканью.

Тахометр показывает частоту вращения коленчатого вала (обороты) двигателя, измеряемую в об/мин. Двигатель более подвержен износу и потребляет больше топлива, если во время движения частота вращения коленчатого вала двигателя слишком высока. В большинстве случаев двигатели с низкими оборотами более экономичны.

• При запуске двигателя стрелки тахометра могут вернуться в нижнее положение, что не является неисправностью.

Внимание• Не допускайте попадания стрелки (показаний) тахометра двигателя в красную зону, так как это может привести к серьезным повреждениям двигателя.

Спидометр отображает скорость автомобиля, измеряемую в км/ч. Во время обкатки автомобиля следует придерживаться указаний главы «Инструкции по вождению».

• Диапазон отображения спидометра составляет от 0 до 220 км/ч. На автомобиле можно двигаться с высокой скоростью по хорошему дорожному покрытию, но для обеспечения безопасности, управляемости, устойчивости и комфорта скорость в наиболее благоприятных и безопасных условиях движения не должна превышать 120 км/ч.

Указатель уровня топлива показывает оставшееся количество топлива в топливном баке. Верхний предел указателя обозначен как F, а нижний предел обозначен как Е.

Когда ключ зажигания находится в положении ON, указатель уровня топлива показывает количество топлива в топливном баке.

Уровень топлива отображается восемью прямоугольными фрагментами, высвечивающимися или гаснущими в зависимости от уровня топлива в баке. Когда оставшегося топлива в баке недостаточно, загорается сигнальная лампа минимального индикатора уровня топлива. В это время необходимо как можно скорее добавить топливо, чтобы обеспечить исправную работу автомобиля.

После заправки снова включите зажигание, указатель уровня топлива будет медленно увеличивать показания до отображения последнего уровня топлива. Указатель уровня топлива наиболее точен, когда автомобиль движется с постоянной скоростью по ровной поверхности или стоит на месте. Показания уровня топлива могут колебаться при торможении, ускорении, рулении или движении по неровной дороге. Он выровняется в том случае, когда автомобиль начнет плавное и стабильное движение.

Внимание• Если автомобиль длительное время работает с низким уровнем топлива, двигатель может выйти из строя, что может привести к повреждению каталитического нейтрализатора.

• Используйте неэтилированный бензин с октановым числом 92 или выше.

Указатель температуры охлаждающей жидкости двигателя

Этот прибор показывает температуру охлаждающей жидкости двигателя при включении зажигания. Верхний предел температуры обозначен как Н, а нижний предел обозначен как С. Когда пусковой выключатель находится в положении ON, указатель показывает температуру охлаждающей жидкости двигателя посредством восьми высвечивающихся прямоугольных фрагментов.

Уровень температуры при прогретом двигателе должен соответствовать середине шкалы из прямоугольных фрагментов. При стабильно низкой или высокой температуре жидкости в системе охлаждения, обратитесь в авторизованный центр послепродажного обслуживания «Москвич» и проверьте систему охлаждения.

Когда количество высвечивающихся прямоугольных фрагментов достигает семи, это означает, что температура охлаждающей жидкости двигателя превысила нормальное значение. Автомобиль следует безопасно остановить на обочине дороги, выключить двигатель, открыть капот двигателя, проверить уровень охлаждающей жидкости в расширительном бачке.

1. После запуска двигателя до достижения нормального уровня температуры охлаждающей жидкости, пожалуйста, избегайте работы двигателя на высоких оборотах или под большой нагрузкой.

2. В тяжелых условиях движения двигатель может перегреться, например:

• Длительная работа двигателя в жаркую погоду.

• Резкое понижение скорости или остановка после движения на высокой скорости.

• В зоне с интенсивным движением используйте систему кондиционирования воздуха и дайте двигателю поработать на холостом ходу в течение длительного времени.

• При длительной буксировке или движении с прицепом.

• Не открывайте крышку расширительного бачка при перегревшемся двигателе, так как охлаждающая жидкость из двигателя будет разбрызгиваться под давлением, что может привести к ожогам. Подождите, пока двигатель полностью остынет, перед открытием крышки расширительного бачка.

Сигнальные лампы и индикаторы

Примечание: Пожалуйста, ознакомьтесь с подробным описанием сигнальных ламп и индикаторов

Сигнальная лампа давления масла двигателя

Указатель включения дальнего света

Индикатор включенного состояния стояночной тормозной системы

Индикатор неисправности системы контроля давления в шинах

Индикатор включения габаритного освещения

Индикатор неисправности системы электронного управления автоматической коробкой передач

Индикатор неисправности электроусилителя рулевого управления

Индикатор автоматического стояночного затормаживания

Индикатор указателя поворота

Индикатор неисправности двигателя
